阅读推荐:《深度报告:2019异质结技术路线与产能汇总》
2019.04.03

2019年3月,德国taiyangnews杂志发布了《异质结太阳能技术(2019版)》,英文版名称:《Heterojunction Solar Technology (2019 Edition))》;4月1日,索比光伏网刊发《深度报告:2019异质结技术路线与产能汇总》一文对《异质结太阳能技术(2019版)》进行了总结和分析,文中指出:报告内容涵盖了异质结技术发展概述、异质结工艺介绍、异质结装备产业化发展、全球主要异质结电池产能及成本控制等。报告还重点对异质结市场规模和国内重点几家企业如钧石能源等进行了深入分析,通过本报告,相信对异质结产业将会有更深入的了解。


《深度报告:2019异质结技术路线与产能汇总》索比光伏网公众号原文地址:https://mp.weixin.qq.com/s/vcT95YK5mllPHXo9abdexQ


技术路线

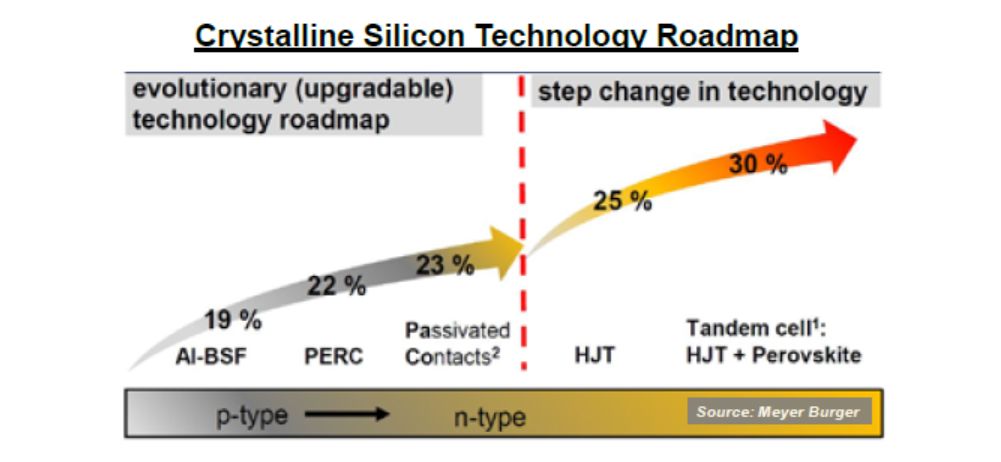

晶体硅技术路线图

过去5年HJT电池转换效率世界纪录

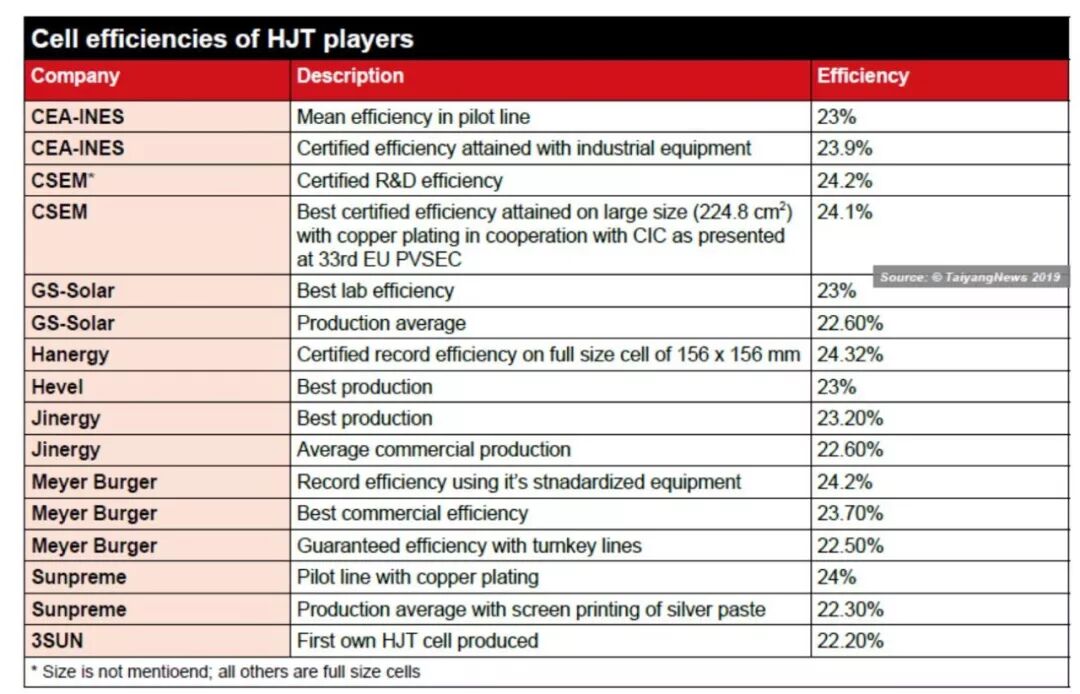

HJT主要生产商及电池转换效率


异质结电池是世界最高效的晶硅电池之一,晶体硅技术线路图图表中显示,HJT的转换效率将有望超过30%;而在近5年HJT电池转换效率世界纪录中,松下公司(Panasonic)2014年的电池转换效率达到了25.6%;Kaneka公司则在2016年和2017年,将电池的转换效率的世界纪录提高到了26.33%、26.63%。

但是,从HJT主要生产商量产线的转换效率对比图中可以看出,以上的高转换效率距离量产还有很长一段路。

在中国,钧石能源是异质结太阳能电池技术的代表企业。钧石能源最初致力于薄膜光伏技术研发,并从原材料、设备研发、设备整合、工艺流程、组件制造及太阳能电站项目等上下游供应链全面开发。钧石能源首席技术官王树林博士说:这也是为什么我司能实现异质结电池技术的原因。钧石能源从2010年就已经开始研发HJT技术。在2018年的调研中,钧石能源的异质结电池产能已达到600MW,产线平均效率为22.6%;2019年,钧石能源的产能将超1000MW,产线平均效率23%,在建的新产线效率将超过25%。


产能分布

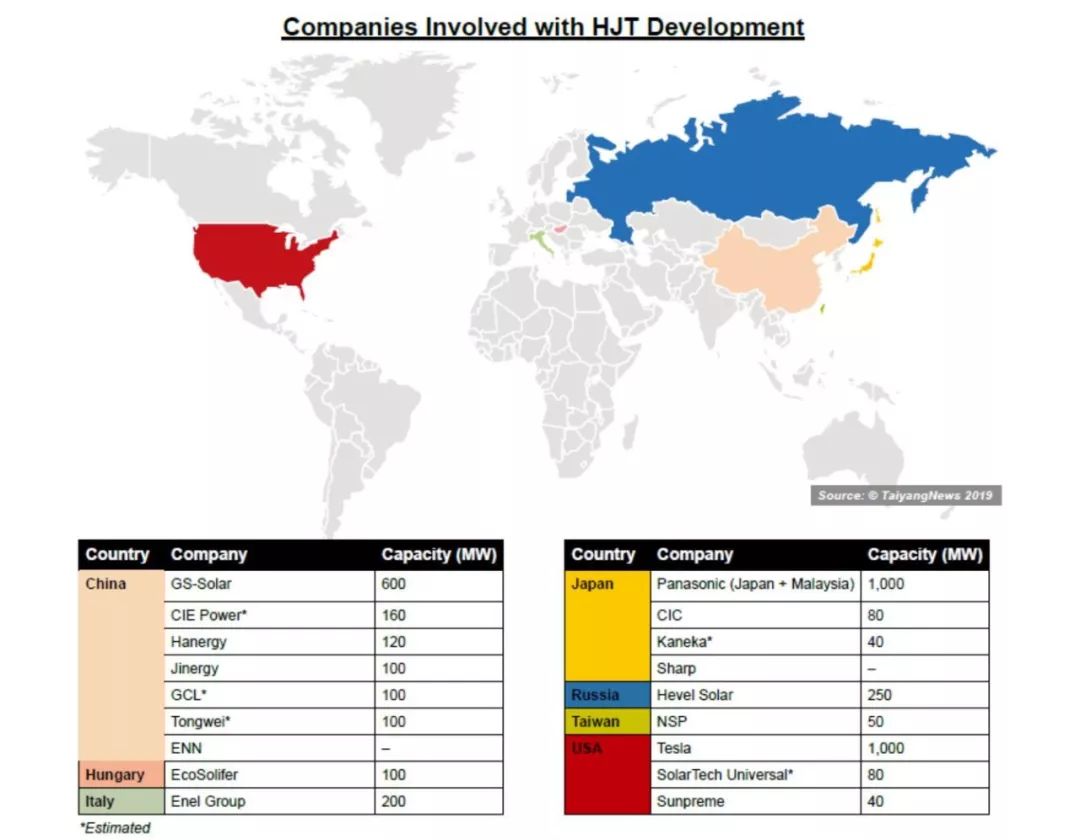

主要HJT生产商及产能


调研数据显示:至2018年,日本的Panasonic公司和美国Tesla公司HJT电池产能各约为1000MW;在中国市场上,进入HJT量产领域的有7家企业,钧石能源产能为600MW,其他6家企业产能均低于200MW。

但是,接下来的几年,中国的异质结电池产能扩产将会非常快速。


生产设备

PECVD工艺-单元处理的转换成本分解

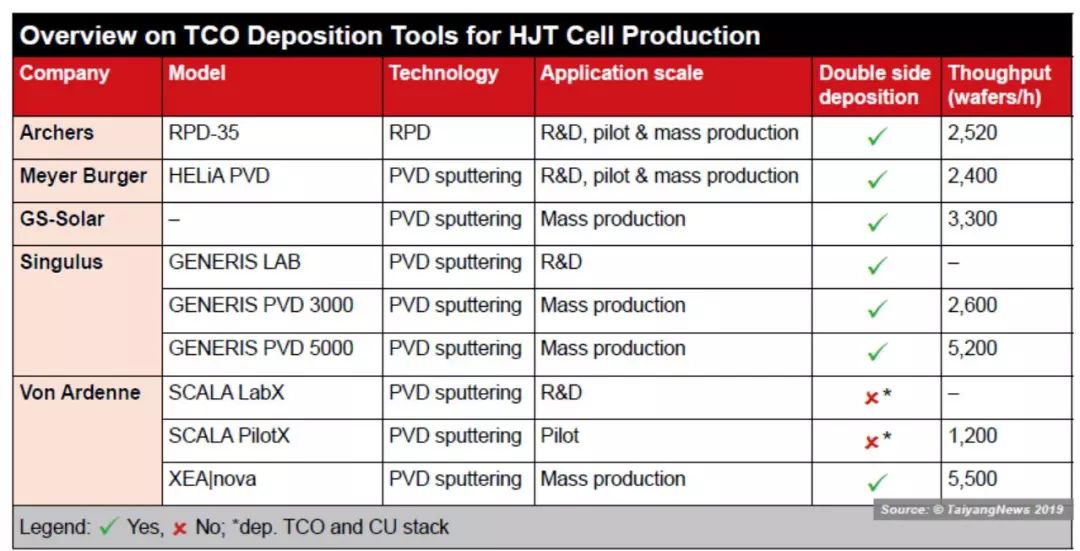

TOC沉积工艺技术概览


PECVD设备已经成为异质结电池生产的常规流水线设备,PECVD设备供应商包括瑞士的梅耶博格、INDEO tec公司、台湾的ARCHERS系统和中国的钧石能源和理想能源公司。

钧石能源同时也提供应用于TCO层的PVD。与成熟的生产制造系统一样,钧石能源的PVD可实现同时对硅片的双面进行TCO层镀膜。另外,PVD也应用于沉积种子铜,为电镀工序做准备,这就意味着TCO和种子铜可以在同一系统中完成沉积。PVD系统展示出良好的产量水平,即每小时3300片硅片,稼动率超过90%。


成本控制


上图是不同电池技术的产出和LCOE的对比图,上图直观的显示异质结将是更好的选择:与其他商用光伏技术相比,HJT双相技术的发电量和LCOE分别为1787KWh/KWp/年和3.88美分,是同类产品中最好的!


增长潜力

尽管不同产商、机构对未来几年HJT市场份额的预测不尽相同,但是对于HJT未来的发展都保持着同样的乐观态度:

ITRPV 机构预测,HJT的市场份额将从2018年的3%增加到2025年的10%。

梅耶博格公司预测,HJT的市场份额2020年将达到8%,2023年达到10%。

CEA-INES公司Ribeyron预测,2020年前,HJT将通过新的运营商、扩建和翻新,实现全球装机容量新增4至5GW。

钧石能源预测,2021年至2023年,HDT装机容量将扩产10GW。到2025年,HDT的市场份额将有望达到25%!


(注:本文中有部分文字修改及数据更新)
